سیستم گرمایش مخازن مازوت؛ مقایسه کویل بخار، روغن داغ و گرمایش الکتریکی
حفظ دمای مناسب مازوت یکی از عوامل کلیدی در انتقال، پمپاژ و بهره‌برداری از مخازن ذخیره سوخت سنگین است. در این راهنما، سه روش اصلی گرمایش مخزن مازوت از نظر عملکرد، مزایا، محدودیت‌ها و شرایط انتخاب مقایسه می‌شوند.
مازوت یا نفت کوره سنگین (Heavy Fuel Oil) معمولاً ویسکوزیته بیشتری نسبت به گازوئیل دارد. با کاهش دما، مقاومت آن در برابر جریان افزایش می‌یابد و ممکن است تخلیه مخزن یا انتقال از خطوط لوله دشوار شود. انتخاب سیستم گرمایش به ظرفیت مخزن، ویژگی‌های سوخت، زیرساخت انرژی و الزامات ایمنی بستگی دارد.
چرا مخازن مازوت به گرمایش نیاز دارند؟
ویسکوزیته، مقاومت سیال در برابر جریان را نشان می‌دهد. مازوت سنگین در دمای پایین معمولاً ویسکوزیته بالاتری دارد؛ بنابراین پمپاژ، تخلیه تانکر و عبور آن از خطوط انتقال می‌تواند دشوارتر شود. افزایش کنترل‌شده دما، در محدوده مجاز مشخصات سوخت و تجهیزات، معمولاً ویسکوزیته را کاهش می‌دهد.
- تسهیل تخلیه مازوت از تانکر حمل و مخزن ذخیره
- بهبود شرایط مکش و عملکرد پمپ انتقال
- کاهش افت فشار در خطوط لوله
- تأمین شرایط مناسب انتقال سوخت به تجهیزات مصرف‌کننده
- کاهش احتمال توقف عملیات بر اثر غلیظ‌شدن سوخت
نمودار رابطه دما و ویسکوزیته مازوت
روند عمومی در بسیاری از گریدهای مازوت، کاهش ویسکوزیته با افزایش دماست. نمودار زیر صرفاً شماتیک است و نباید برای انتخاب دمای طراحی یا محاسبات پمپ استفاده شود.

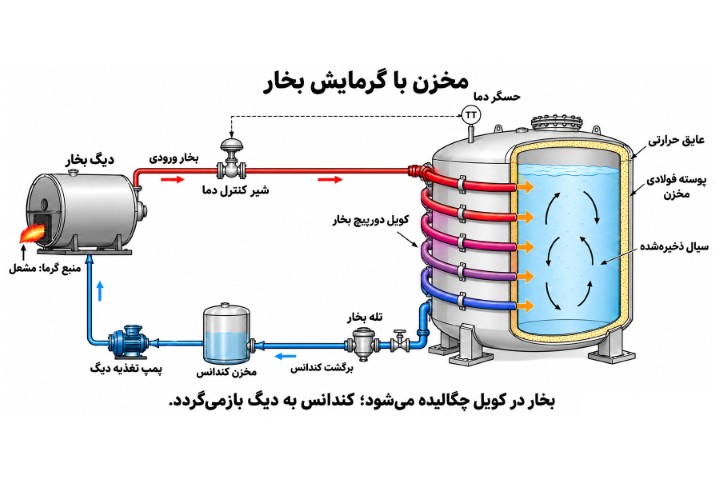

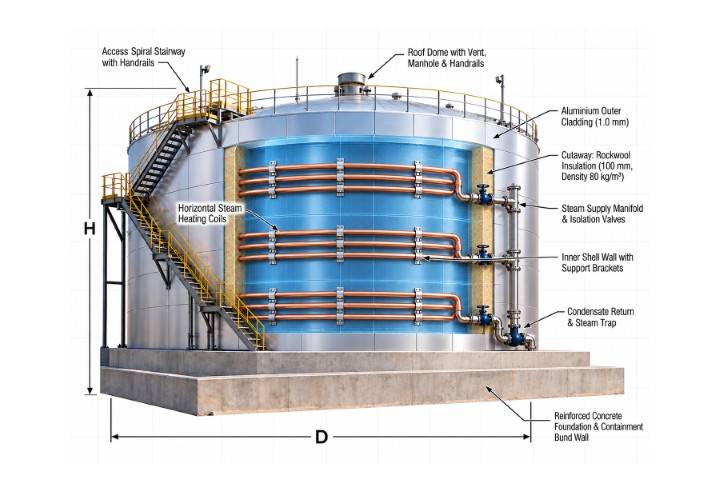

سیستم گرمایش مخزن مازوت با کویل بخار
در این روش، بخار تولیدشده در بویلر از کویل‌های حرارتی داخل مخزن عبور می‌کند و از طریق دیواره لوله، گرما را به مازوت منتقل می‌کند. بخار درون کویل تقطیر می‌شود و کندانس حاصل از طریق تجهیزات مناسب تخلیه یا بازیافت می‌شود.
مزایا
- استفاده از شبکه بخار موجود کارخانه
- انتقال حرارت مؤثر با طراحی مناسب
- قابل بررسی برای ظرفیت‌های مختلف مخزن
- امکان کنترل دما با شیر کنترلی و ابزار دقیق
محدودیت‌ها
- نیاز به بویلر یا شبکه بخار
- لزوم طراحی تله بخار و تخلیه کندانس
- احتمال ورود آب به سوخت در صورت نشتی کویل
- نیاز به کنترل خوردگی و دمای سطح کویل
کاربرد مناسب پالایشگاه‌ها، پتروشیمی‌ها، نیروگاه‌ها و کارخانه‌های دارای تأسیسات بخار صنعتی.

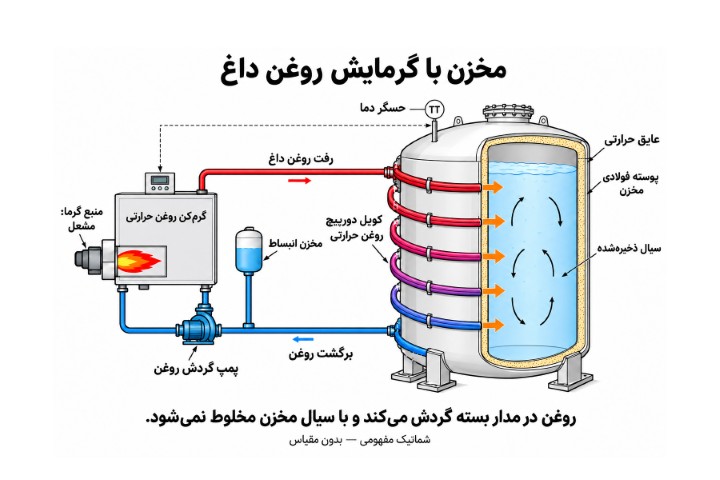

سیستم گرمایش مخزن مازوت با روغن داغ
در سیستم روغن داغ، سیال حرارتی در یک مدار بسته توسط پمپ گردش می‌کند. روغن پس از گرم‌شدن در هیتر مرکزی، از کویل یا مبدل حرارتی عبور کرده و گرما را به مازوت منتقل می‌کند؛ سپس به مدار بازمی‌گردد.
مزایا
- کنترل مناسب دمای سیال حرارتی
- امکان تأمین گرمایش چند مصرف‌کننده
- استفاده از زیرساخت روغن داغ موجود
- انعطاف‌پذیری در طراحی مدار
محدودیت‌ها
- نیاز به هیتر، پمپ، منبع انبساط و حفاظت مناسب
- هزینه اولیه بیشتر در نبود زیرساخت
- لزوم پایش کیفیت روغن حرارتی
- خطر نشتی روغن و تخریب حرارتی سوخت در طراحی نامناسب
کاربرد مناسب کارخانه‌های دارای مدار روغن داغ یا واحدهایی که چند تجهیز به گرمایش هم‌زمان نیاز دارند.

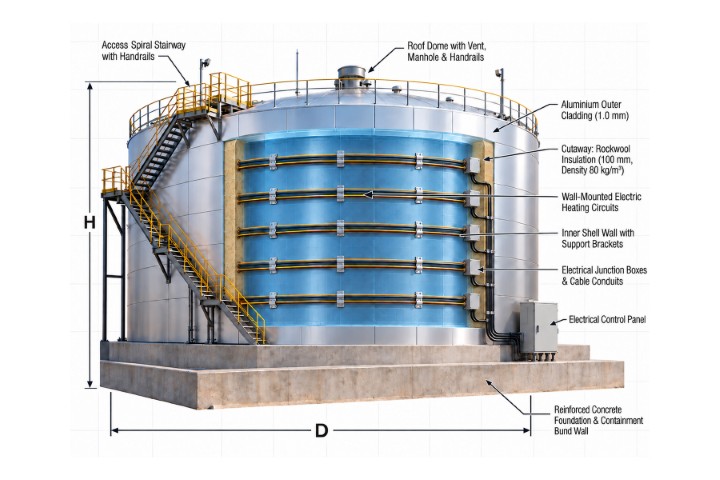

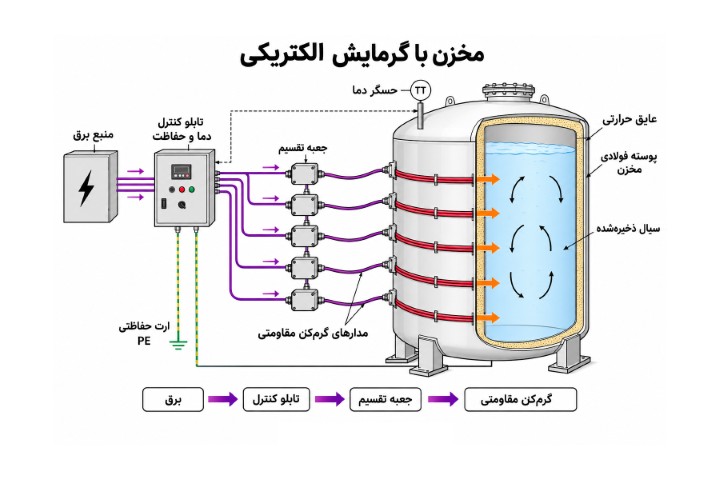

سیستم گرمایش الکتریکی مخزن مازوت
در این روش، انرژی برق به گرما تبدیل می‌شود. تجهیزات ممکن است شامل المنت غوطه‌ور، گرمکن گردش سیال، سامانه گرمایش خارجی یا ردیابی حرارتی خطوط لوله (Heat Tracing) باشند. انتخاب تجهیزات باید بر اساس بار حرارتی و الزامات ایمنی انجام شود.
مزایا
- عدم نیاز به شبکه بخار یا روغن داغ
- کنترل دما با تجهیزات مناسب
- مناسب برای برخی بارهای حرارتی محدود
- کاربرد در خطوط لوله و گرمایش موضعی
محدودیت‌ها
- وابستگی به برق پایدار و ظرفیت کافی شبکه
- هزینه انرژی وابسته به تعرفه برق
- خطر نقاط داغ با انتخاب نامناسب المنت
- ضرورت حفاظت الکتریکی و رعایت طبقه‌بندی مناطق خطرناک
کاربرد مناسب مخازن با بار حرارتی محدود، گرمکن‌های موضعی و پروژه‌های فاقد زیرساخت حرارتی مرکزی؛ برای مخازن بزرگ، بررسی توان و هزینه ضروری است.
جدول مقایسه سه روش گرمایش مخازن مازوت
| معیار | کویل بخار | روغن داغ | گرمایش الکتریکی |
|---|---|---|---|
| منبع انرژی | بخار صنعتی | مدار روغن داغ | برق |
| زیرساخت | بویلر و شبکه بخار | هیتر و مدار گردش | شبکه برق با توان کافی |
| کنترل دما | مناسب با طراحی صحیح | مناسب با طراحی صحیح | مناسب با طراحی صحیح |
| مخازن بزرگ | متداول | قابل استفاده | نیازمند بررسی توان و هزینه |
| سرمایه‌گذاری اولیه | وابسته به شبکه موجود | وابسته به زیرساخت موجود | وابسته به توان و نوع گرمکن |
| نگهداری | کویل، شیرآلات، کندانس | هیتر، پمپ، روغن حرارتی | المنت و تجهیزات کنترلی |
| ریسک ویژه | نشتی بخار یا کندانس | نشتی روغن حرارتی | نقاط داغ و خطر الکتریکی |
هیچ‌یک از سه روش در همه پروژه‌ها برتر نیست. انتخاب نهایی باید با مقایسه فنی، ایمنی و هزینه چرخه عمر انجام شود.
دمای مناسب نگهداری و انتقال مازوت چقدر است؟
گاهی بازه‌هایی مانند ۸۰ تا ۱۰۰ درجه سانتی‌گراد برای برخی کاربردهای سوخت سنگین مطرح می‌شود؛ اما این اعداد برای همه گریدهای مازوت قابل تعمیم نیستند. تعیین دمای صحیح مستلزم بررسی گرید سوخت، منحنی ویسکوزیته–دما، نقطه اشتعال، شرایط پمپ و مشعل، دمای محیط و محدودیت دمای سطح کویل یا المنت است.
گرمایش بیش از حد می‌تواند مصرف انرژی را افزایش دهد و به رسوب‌گذاری، تغییر نامطلوب خواص سوخت و مخاطرات ایمنی منجر شود. بنابراین دمای بهره‌برداری باید در مدارک طراحی پروژه مشخص شود.
اهمیت عایق‌کاری حرارتی مخازن مازوت
عایق‌کاری مناسب می‌تواند اتلاف انرژی را کاهش دهد و به پایداری دمای سوخت کمک کند. جنس و ضخامت عایق باید با توجه به دمای کاری، اقلیم، رطوبت، الزامات حفاظت در برابر خوردگی زیر عایق و ارزیابی اقتصادی انتخاب شود.
علاوه بر بدنه و سقف مخزن، خطوط لوله، شیرآلات و تجهیزات مجاور نیز ممکن است به عایق‌کاری یا گرمایش کمکی نیاز داشته باشند.
گرمایش موضعی مازوت در محل خروجی مخزن
در برخی پروژه‌ها، گرم‌کردن تمام حجم ذخیره‌شده ضروری یا اقتصادی نیست. می‌توان استفاده از گرمکن ناحیه مکش، خروجی مخزن یا گرمکن خطی را بررسی کرد تا سیال در محل برداشت به ویسکوزیته مناسب برسد.
امکان اجرای این راهکار به هندسه مخزن، رفتار حرارتی سوخت، الگوی برداشت و شرایط محیطی بستگی دارد و نیازمند تحلیل مهندسی است.
معیارهای انتخاب بهترین سیستم گرمایش
- ظرفیت مخزن و حجم عملیاتی سوخت
- گرید مازوت و منحنی ویسکوزیته–دما
- دمای محیط و شرایط اقلیمی محل نصب
- زمان لازم برای گرم‌کردن اولیه
- نرخ مصرف و انتقال سوخت
- دسترسی به بخار، روغن داغ یا برق
- هزینه سرمایه‌گذاری، انرژی و نگهداری
- الزامات ایمنی، بازرسی و قابلیت تعمیر
طراحی سیستم گرمایش مخازن مازوت در نفت‌بان
شرکت سازه‌های مخزنی نفت‌بان با تمرکز بر طراحی و ساخت مخازن فولادی و تجهیزات ثابت صنایع نفت، گاز، پالایش و پتروشیمی، بررسی الزامات حرارتی و تجهیزات جانبی مخازن سوخت سنگین را از موضوعات مهم مهندسی این محصولات می‌داند.
انتخاب روش گرمایش، جانمایی کویل‌ها و تجهیزات، عایق‌کاری، کنترل دما و هماهنگی با شرایط واقعی بهره‌برداری باید متناسب با مشخصات فنی پروژه انجام شود.
جمع‌بندی؛ کدام سیستم گرمایش بهتر است؟
برای کارخانه‌های دارای شبکه بخار، کویل بخار می‌تواند گزینه مناسبی باشد. در واحدهای دارای تأسیسات روغن داغ، استفاده از کویل روغن داغ از نظر یکپارچگی زیرساخت قابل بررسی است. گرمایش الکتریکی نیز برای بارهای حرارتی محدود، گرمایش موضعی یا شرایط فاقد شبکه حرارتی مرکزی می‌تواند مناسب باشد.
انتخاب نهایی باید بر اساس محاسبات حرارتی، ویژگی‌های مازوت، ایمنی و هزینه چرخه عمر انجام شود.
مشاوره فنی و استعلام طراحی
برای بررسی طراحی و ساخت مخازن ذخیره مازوت مجهز به سیستم گرمایش، مشخصات اولیه پروژه خود را در اختیار واحد مهندسی و فروش شرکت سازه‌های مخزنی نفت‌بان قرار دهید.
پرسش‌های متداول
آیا مخزن مازوت همیشه به گرمایش نیاز دارد؟
خیر. نیاز به گرمایش به گرید سوخت، دمای محیط و شرایط پمپاژ و انتقال بستگی دارد.
کدام روش گرمایش برای مخزن بزرگ بهتر است؟
انتخاب به بار حرارتی، زیرساخت موجود و هزینه چرخه عمر بستگی دارد. کویل بخار و روغن داغ از گزینه‌های قابل بررسی هستند.
آیا دمای ۸۰ تا ۱۰۰ درجه برای همه مازوت‌ها مناسب است؟
خیر. دمای مجاز باید بر اساس داده‌های سوخت، نقطه اشتعال و الزامات تجهیزات تعیین شود.
آیا می‌توان فقط خروجی مخزن را گرم کرد؟
در برخی پروژه‌ها بله؛ امکان‌پذیری آن به خواص سوخت، هندسه مخزن و نرخ برداشت وابسته است.
