طراحی و ساخت مخازن مازوت؛ استانداردها، مشخصات فنی و تجهیزات جانبی
بررسی تخصصی تفاوت مخازن مازوت و گازوئیل، الزامات گرمایش و عایق‌کاری، استانداردهای API و نکات مهندسی ساخت مخزن نفت کوره.
طراحی و ساخت مخازن ذخیره مازوت تنها به انتخاب ظرفیت و ضخامت ورق فولادی محدود نمی‌شود. ویژگی‌های فیزیکی نفت کوره سنگین، به‌ویژه تغییر ویسکوزیته با دما، ضرورت بررسی یکپارچه سیستم گرمایش، عایق‌کاری، پمپاژ و کنترل شرایط بهره‌برداری را ایجاد می‌کند.
در این راهنمای فنی، تفاوت مخزن مازوت با مخزن گازوئیل، پارامترهای طراحی، تجهیزات جانبی و استانداردهای مرتبط بررسی شده‌اند تا انتخاب و سفارش ساخت مخزن با شناخت دقیق‌تری انجام شود.
تفاوت مخازن مازوت با مخازن گازوئیل
مازوت یا نفت کوره سنگین (Heavy Fuel Oil) معمولاً در مقایسه با گازوئیل ویسکوزیته بالاتری دارد. با کاهش دما، مقاومت مازوت در برابر جریان ممکن است به‌شدت افزایش یابد و عملیات انتقال، بارگیری و تخلیه را دشوار کند. بنابراین طراحی تجهیزات جانبی مخزن مازوت در بسیاری از پروژه‌ها پیچیده‌تر است.
| شاخص | مخزن مازوت | مخزن گازوئیل |
|---|---|---|
| ویسکوزیته سیال | معمولاً بالاتر و حساس‌تر به دما | معمولاً پایین‌تر |
| گرمایش | در بسیاری از پروژه‌ها مورد نیاز | اغلب بدون گرمایش مخزن؛ بسته به شرایط |
| عایق حرارتی | در مخازن گرم‌شونده مهم است | بسته به شرایط بهره‌برداری |
| پمپ انتقال | انتخاب بر اساس ویسکوزیته واقعی و دما | انتخاب بر اساس مشخصات گازوئیل |
| لوله‌کشی | احتمال نیاز به عایق یا ردیابی حرارتی | معمولاً ساده‌تر |
| کنترل دما | اغلب پارامتر عملیاتی مهم | وابسته به شرایط محیطی و فرایندی |
اهمیت سیستم گرمایش در مخازن مازوت
گرمایش کنترل‌شده می‌تواند ویسکوزیته مازوت را کاهش دهد و قابلیت پمپاژ آن را بهبود بخشد. با این حال، دمای مناسب برای تمام گریدهای مازوت یکسان نیست و باید از روی منحنی ویسکوزیته–دما، شرایط پمپ، مشخصات ایمنی سوخت و محدودیت تجهیزات تعیین شود.

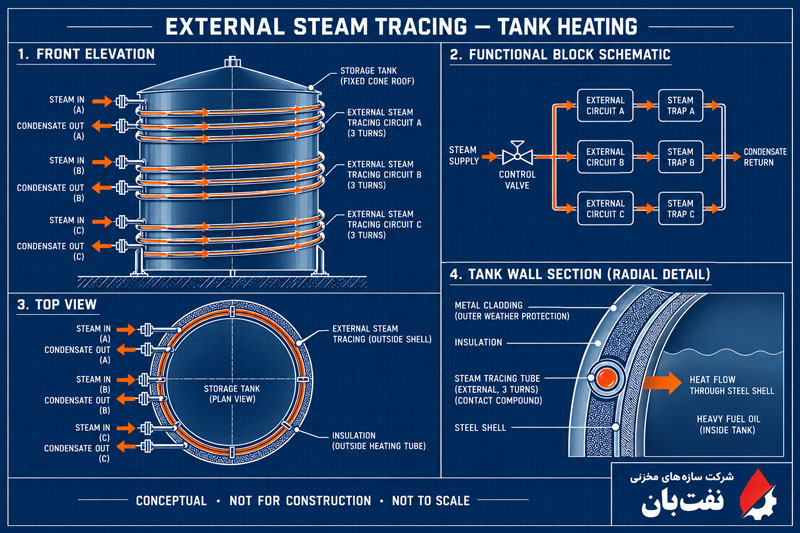

کویل بخار
انتقال غیرمستقیم حرارت از بخار درون لوله‌ها به سوخت؛ مناسب برای واحدهای دارای شبکه بخار صنعتی.

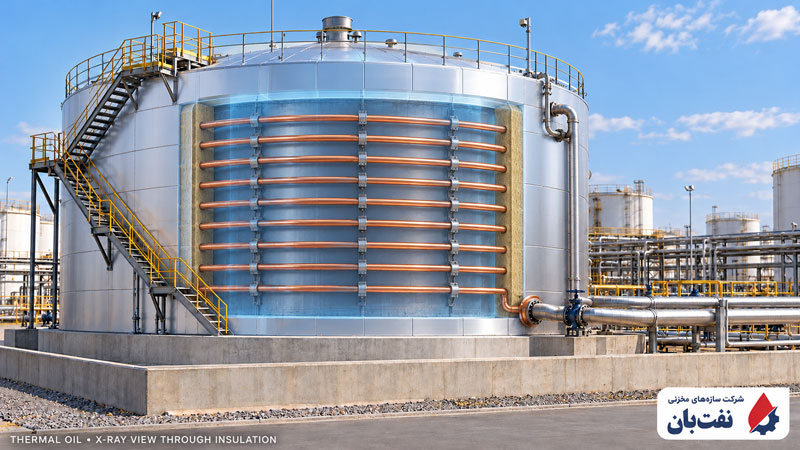

کویل روغن داغ
انتقال حرارت با گردش روغن حرارتی در مدار بسته؛ قابل بررسی برای کارخانه‌های مجهز به سیستم روغن داغ.

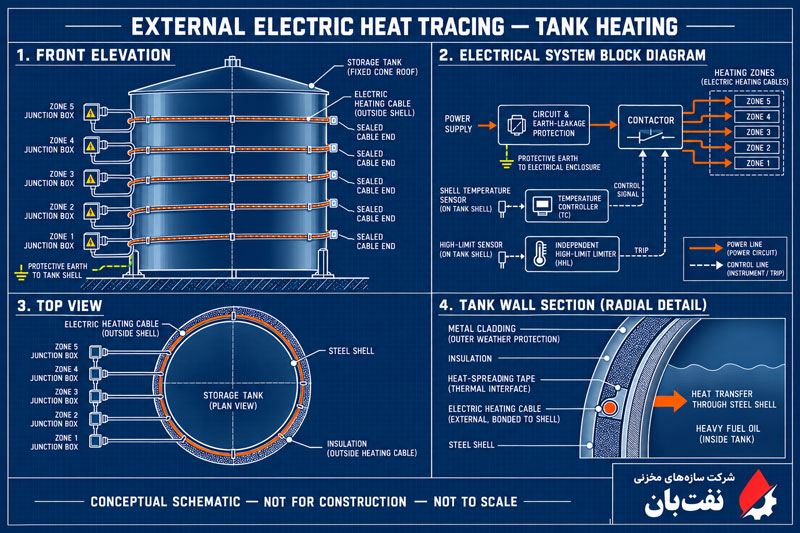

گرمایش الکتریکی
استفاده از هیترهای مناسب همراه با کنترل دما، حفاظت در برابر نقاط داغ و رعایت الزامات الکتریکی.
مقایسه روش‌های گرمایش
| معیار | بخار | روغن داغ | الکتریکی |
|---|---|---|---|
| زیرساخت | شبکه بخار و کندانس | مدار روغن حرارتی | تأمین برق مناسب |
| کنترل حرارت | با شیر و کنترل مناسب | با کنترل گردش و دما | با کنترلر و حفاظت مناسب |
| نگهداری | کویل و تله بخار | پمپ و سیال حرارتی | هیتر و تجهیزات برقی |
| مبنای انتخاب | محاسبات بار حرارتی، مشخصات سوخت، زیرساخت کارخانه، ایمنی و هزینه چرخه عمر | ||
نمودار شماتیک اثر دما بر ویسکوزیته
نمودار کیفی و غیرآزمایشگاهی است؛ طول میله‌ها داده واقعی یا دمای توصیه‌شده را نشان نمی‌دهد. محاسبات مهندسی باید بر اساس اطلاعات آزمایشگاهی سوخت پروژه انجام شود.
مشخصات فنی مخازن ذخیره مازوت
مخازن مازوت معمولاً از فولاد کربنی و به‌صورت افقی یا عمودی طراحی می‌شوند. نوع مخزن و ضخامت اجزای آن باید بر اساس محاسبات و استاندارد قابل اعمال تعیین شود.
| پارامتر طراحی | ملاحظات مهندسی |
|---|---|
| ظرفیت اسمی و عملیاتی | مصرف سوخت، ذخیره مورد نیاز، فضای خالی و حجم غیرقابل برداشت |
| مشخصات سوخت | گرید، چگالی، ویسکوزیته–دما، نقطه اشتعال و اطلاعات ایمنی |
| دما و فشار طراحی | شرایط بهره‌برداری، گرمایش، تنفس و سناریوهای غیرعادی |
| جنس و ضخامت ورق | بارهای وارده، خوردگی، جوش‌پذیری و الزامات استاندارد |
| بارگذاری سازه‌ای | وزن سیال، باد، زلزله، بارهای حرارتی و شرایط فونداسیون |
| تجهیزات حرارتی | بار حرارتی، نوع کویل، عایق‌کاری و کنترل دما |
| تجهیزات انتقال | پمپ، لوله‌کشی، شیرآلات، افت فشار و شرایط مکش |
| ایمنی و ابزار دقیق | اندازه‌گیری سطح و دما، تنفس، حفاظت سرریز و مهار نشتی |
استانداردهای طراحی و ساخت مخازن مازوت
انتخاب استاندارد به هندسه مخزن، فشار و دمای طراحی، ظرفیت و شرایط پروژه بستگی دارد. هیچ استانداردی نباید بدون بررسی دامنه کاربرد به تمام انواع مخازن تعمیم داده شود.
| استاندارد | حوزه مرتبط | نکته کاربردی |
|---|---|---|
| API 650 | مخازن فولادی جوشی عمودی در دامنه کاربرد استاندارد | برای همه مخازن افقی یا تحت فشار مناسب نیست |
| API 620 | برخی مخازن بزرگ جوشی کم‌فشار | وابسته به شرایط فشار، دما و دامنه کاربرد |
| API 2000 | تنفس مخازن اتمسفریک و کم‌فشار | بررسی حفاظت در برابر فشار و خلأ |
| API 653 | بازرسی و تعمیر مخازن در سرویس | مرتبط با نگهداری و ارزیابی مخازن موجود |
| ASME Section IX | احراز صلاحیت روش جوشکاری و جوشکاران | بر اساس الزامات قرارداد و کد ساخت |
مراحل کنترل کیفیت ساخت
- مهندسی و مدارک: بررسی مبانی طراحی، نقشه‌ها و مشخصات فنی.
- کنترل متریال: تطبیق ورق‌ها و تجهیزات با اسناد خرید و گواهی‌های مواد.
- ساخت و جوشکاری: کنترل مونتاژ، ابعاد و اجرای جوش مطابق دستورالعمل‌های تأییدشده.
- بازرسی و آزمون: آزمون‌های غیرمخرب و تست‌های لازم مطابق استاندارد و برنامه بازرسی.
- تحویل فنی: ارائه مستندات ساخت، آزمون‌ها و نقشه‌های نهایی.
تجهیزات جانبی مخازن مازوت
عملکرد ایمن و پایدار مخزن به انتخاب و جانمایی صحیح تجهیزات جانبی وابسته است. نوع و تعداد تجهیزات باید از مدارک فرایندی و الزامات پروژه استخراج شود.
| تجهیز | کارکرد |
|---|---|
| پمپ مناسب سوخت سنگین | انتقال مازوت در ویسکوزیته و دمای طراحی |
| کویل گرمایشی و کنترلر | تأمین و تنظیم حرارت مورد نیاز |
| لوله‌کشی و Heat Tracing | انتقال سوخت و جلوگیری از افت نامطلوب دما در صورت نیاز |
| شیرآلات صنعتی | قطع، ایزوله‌سازی و کنترل جریان |
| ابزار دقیق سطح و دما | پایش موجودی و شرایط بهره‌برداری |
| تجهیزات تنفسی | حفاظت مخزن در برابر فشار یا خلأ نامجاز |
| حفاظت سرریز و مهار نشتی | کاهش احتمال و پیامد ریزش سوخت |
| منهول و نازل‌ها | دسترسی، بازرسی و اتصال تجهیزات |
| عایق و پوشش محافظ | کاهش اتلاف حرارت و حفاظت از سطوح |
در برخی پروژه‌ها، گرمایش موضعی نزدیک خروجی مخزن و خط مکش پمپ نیز قابل بررسی است. این راهکار باید با شرایط جریان و الزامات ایمنی سازگار باشد.
اهمیت طراحی مهندسی در ساخت مخازن مازوت
انتخاب نامناسب ظرفیت گرمایش ممکن است زمان آماده‌سازی سوخت را افزایش دهد یا پمپاژ را دشوار کند. از سوی دیگر، گرمایش بیش از حد نیز می‌تواند هزینه انرژی و ریسک بهره‌برداری را بالا ببرد.
طراحی موفق نیازمند هماهنگی مهندسی مکانیک، محاسبات حرارتی، فرایند، ابزار دقیق، سازه و مهندسی ساخت است. بررسی بارهای باد و زلزله، شرایط فونداسیون، انبساط حرارتی، قابلیت تعمیرات و الزامات محیط‌زیستی نیز باید در محدوده پروژه لحاظ شود.
طراحی و ساخت مخازن مازوت در شرکت نفت‌بان
شرکت سازه‌های مخزنی نفت‌بان با تمرکز بر طراحی و ساخت مخازن فولادی و تجهیزات ثابت صنایع نفت، گاز و پتروشیمی، راهکارهای ذخیره‌سازی سوخت‌های صنعتی را از حوزه‌های فعالیت خود قرار داده است.
در طراحی مخازن ذخیره مازوت، انتخاب استاندارد مناسب، محاسبات سازه‌ای و حرارتی، کیفیت جوشکاری، کنترل ابعادی و مستندسازی فنی از موضوعات اصلی هستند. هدف، ارائه راهکار مهندسی متناسب با مشخصات سوخت، شرایط بهره‌برداری و نیاز اختصاصی هر پروژه است.
استعلام طراحی و ساخت مخزن مازوت
برای بررسی فنی و برآورد هزینه، ظرفیت مورد نیاز، مشخصات سوخت، محل نصب، دمای بهره‌برداری و الزامات گرمایش را به واحد مهندسی و فروش شرکت سازه‌های مخزنی نفت‌بان ارائه کنید.
پرسش‌های متداول
آیا مخزن مازوت حتماً به گرمایش نیاز دارد؟
خیر. نیاز به گرمایش به گرید سوخت، دمای محیط و شرایط پمپاژ بستگی دارد؛ با این حال برای بسیاری از سوخت‌های سنگین گرمایش کنترل‌شده ضروری است.
تفاوت اصلی مخزن مازوت و گازوئیل چیست؟
تفاوت اصلی به ویژگی‌های سوخت، به‌ویژه ویسکوزیته و رفتار حرارتی، مربوط است و می‌تواند انتخاب گرمایش، عایق و پمپ را تغییر دهد.
آیا API 650 برای همه مخازن مازوت مناسب است؟
خیر. API 650 تنها در دامنه کاربرد تعریف‌شده خود قابل استفاده است و انتخاب استاندارد باید با نوع و شرایط طراحی مخزن مطابقت داشته باشد.
چه اطلاعاتی برای استعلام ساخت مخزن لازم است؟
ظرفیت، مشخصات سوخت، محل نصب، دمای بهره‌برداری، فشار طراحی، شرایط گرمایش و الزامات فنی کارفرما از اطلاعات اولیه هستند.
جمع‌بندی
مخازن ذخیره مازوت در مقایسه با بسیاری از مخازن متداول گازوئیل، به بررسی دقیق‌تری در زمینه گرمایش، عایق‌کاری و انتقال سوخت نیاز دارند. انتخاب صحیح استاندارد طراحی، تجهیزات جانبی و روش ساخت، نقش مهمی در عملکرد ایمن و اقتصادی این مخازن ایفا می‌کند.
